產品結構：
本冷凝器是由搪玻璃器底，器蓋，雙面搪玻璃夾層凹凸中片及外包“四氟”薄膜的氯丁橡膠墊圈或氟橡膠墊圈，U型膠管和緊固件等組成的重迭式組裝結構。
該設備的冷凝面積，具有靈活調節性。可按用戶需要增加或減少層片數進行組裝。
一臺面積為P（W）-l型10 m2的碟片冷凝器，總高度為1510mm，直徑960mm。而一臺同樣面積的搪玻璃套簡式冷凝器的總高為2260mm，外徑1020mm；所以，相比之下，P（W）型搪玻璃碟片式冷凝器結構緊湊。
性能特點：

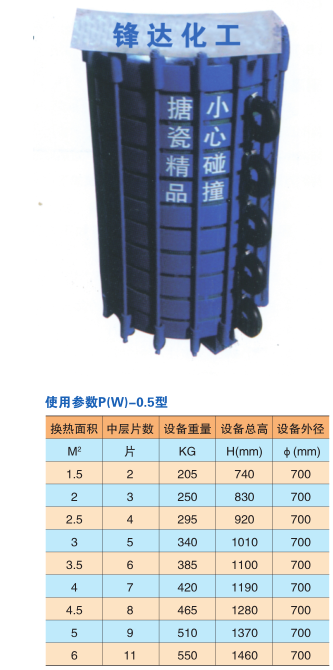

1. 本產品P（W）-0.5，P（W）-1，P（W）-2三種型號類別。
冷凝面積P（W）-0.5型號凹凸型中片每片為0.5m2，設備外徑700mm。
P（W）-1型號凹凸型中片每片為1m2，設備外徑960mm。 P（W）-2型號凹凸型中片每片為2m2，設備外徑1150mm。 定型規格為1m2≤F≤36m2系列，可根據所需冷凝量來選擇。
2.體積小，重量輕，結構緊湊。一臺冷凝面積為10m2的P（W）-1型搪玻璃片式冷凝器，只有940公斤。故運輸安裝方便。
3.熱氣流的冷凝，通過熱氣流和冷卻水的逆向流動進行熱交換。片層間距小而均勻；介質反復的擴散，會合流動有效的提高了冷凝率并消除了氣流外泄現象。一般情況下可采用自來水作為冷凝液就可達到良好的冷凝效果。必要時可將冷卻水分層并聯進出，可提高冷凝效率。
4.片層層數多則擴散，會合面積大?？捎行У目s小冷凝器體積而不降低冷凝效率。
5.冷凝效率與相同面積的搪玻璃套筒式冷凝器，石墨熱交換器相比較，均可提高1-2倍。
6.經一定使用期限后，如發生有部件損壞，可進行局部替換單片。不會造成整機報廢。延長了整機使用壽命。
|
 |
